青岛配电柜厂家分享配电箱CAD图纸的识读

文章来源:未知时间:2019-09-03 点击:
青岛合一自动化专业从事工业电气自动化系统的安装,调试服务,本着技术共享原则,竭诚为客户提供服务,今天给大家分享电气火灾监控系统的配电图纸的识读


电气火灾监控系统图纸中有两个方面,配电箱图和电气火灾监控系统图,而配电箱图可清晰的表述被监控的配电箱、探测器及剩余电流互感器详细情况。在本文中将分享给大家进行电气火灾监控系统的配电箱图纸的识读。

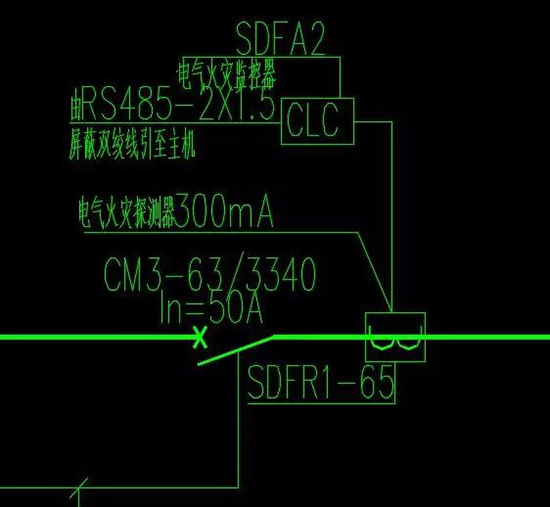

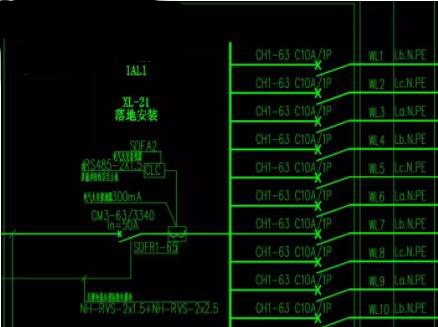

 以下两图为电气火灾监控系统的配电箱图,需要识读出箱号、、电气火灾监控系统剩余电流互感器规格参数、以及电气火灾探测器的接线方式,图纸解读如下。

青岛配电柜

  一、箱号


  1AL1为配电箱号,通过1AL1箱号可以读出此配电箱为一层为1号照明配电箱。


  二、监控范围


  图中电气火灾的剩余电流互感器在1AL1照明配电箱进电下口监测剩余电流(漏电),漏电值达到300mA报警,剩余电流互感器的规格选择63A互感器。参考该配电箱计算电流Ijs=37.98A,断路器In=50A,向上取值,故选63A剩余电流互感器。


  剩余电流感器


  本配电箱图中未见探温传感器及电气火灾探测器的路数标注,故选择单路仅测剩余电流的电气火灾探测器。



  三、接线


  图中电气火灾监控器CLC,采用RS485-2X1.5屏蔽双绞线引至主机。图中只给出线制,没有给出线型,但注明了屏蔽双绞线,故此图中的电气火灾监控器至电气火灾主机放耐火或阻燃线,如ZR-RVSP-2X1.5的线即可。


  ZR-RVSP-2X1.5为阻燃铜芯聚氯乙烯绝缘屏蔽双绞软线,两芯,线径1.5平方毫米。
